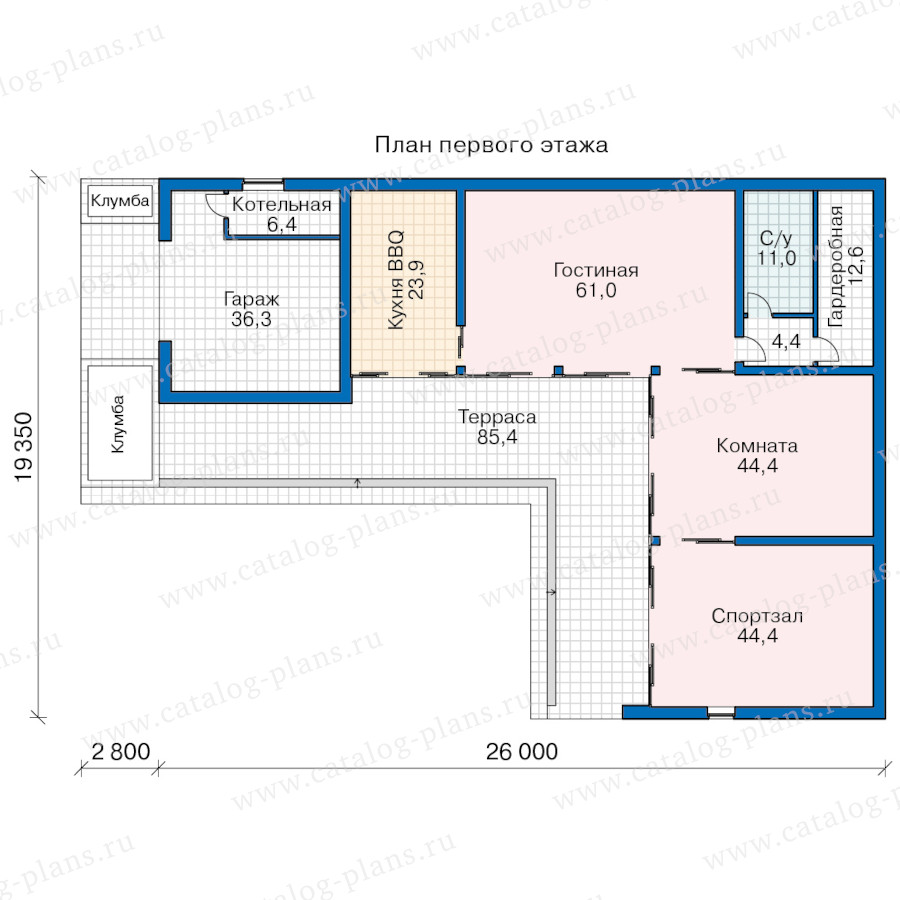

Поэтажные планы проекта

Планировочные решения и рабочие изображения этажей в составе этого проекта.

Похожие планы

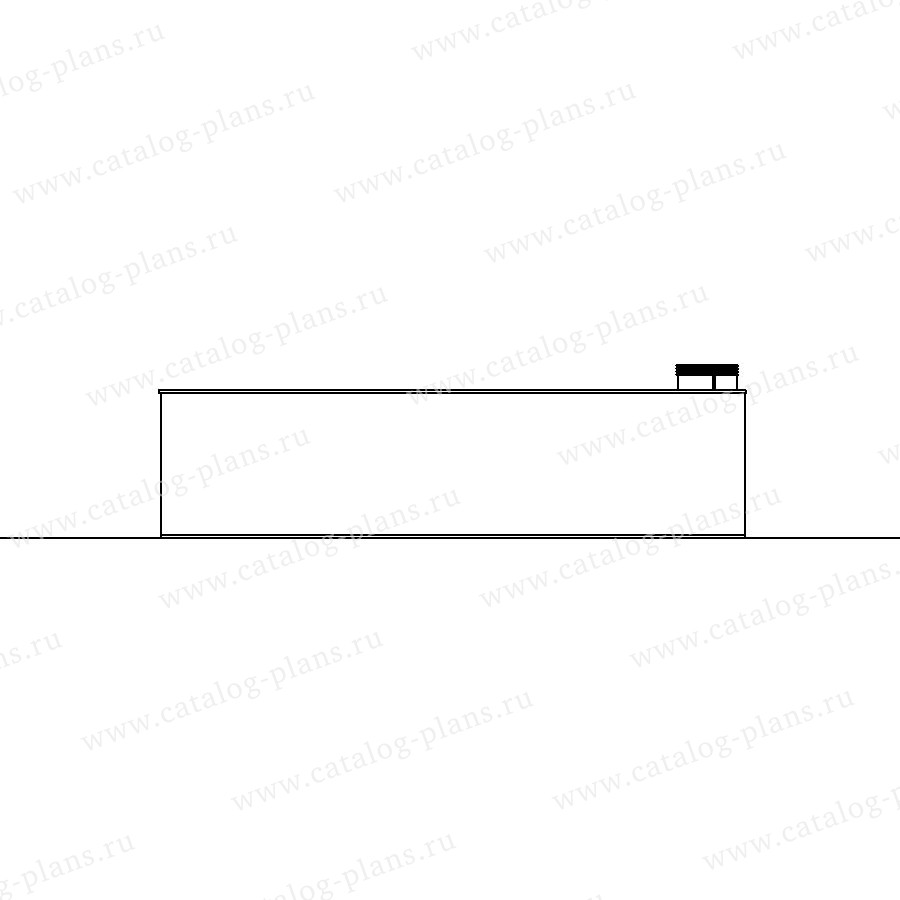

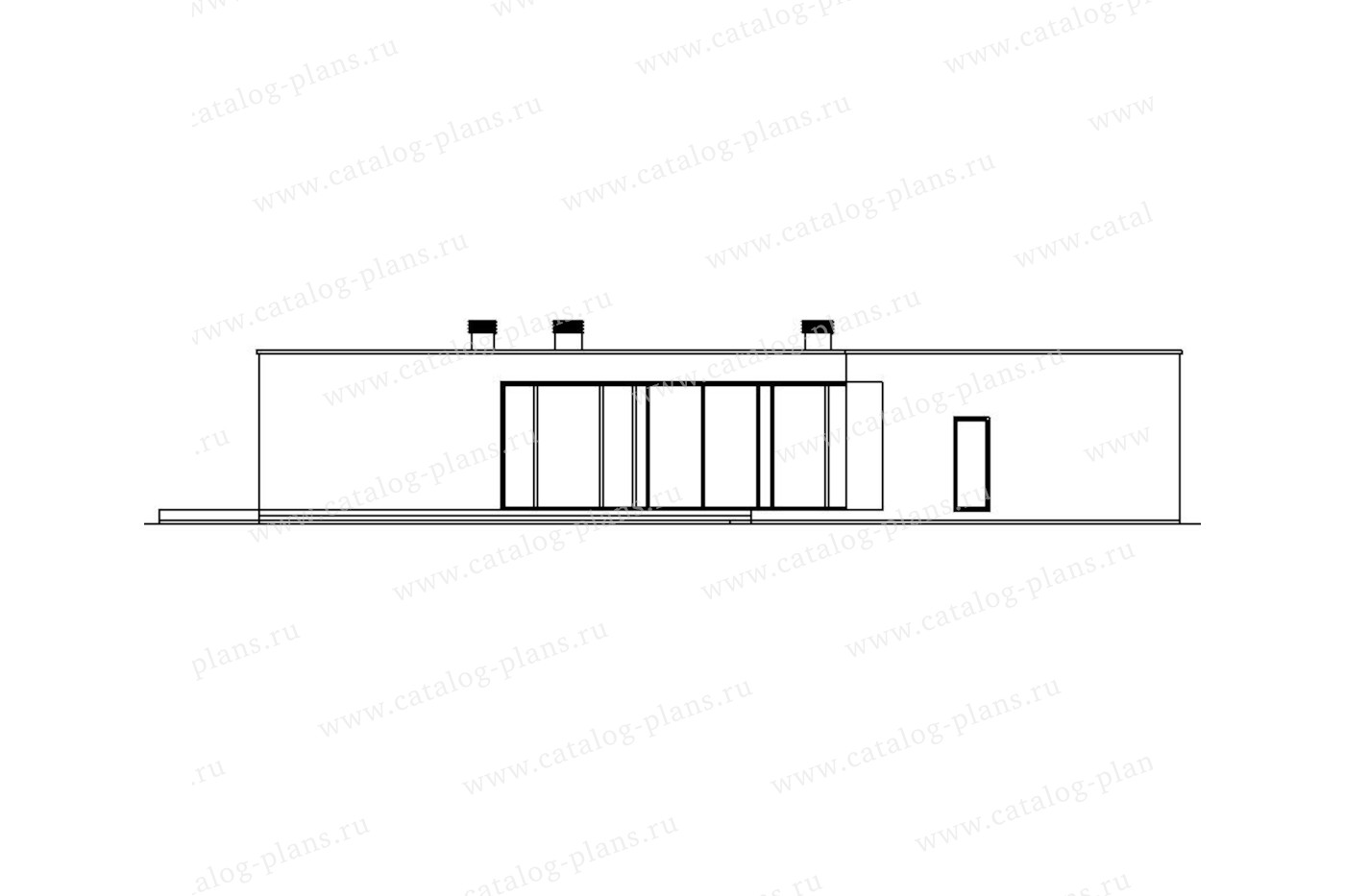

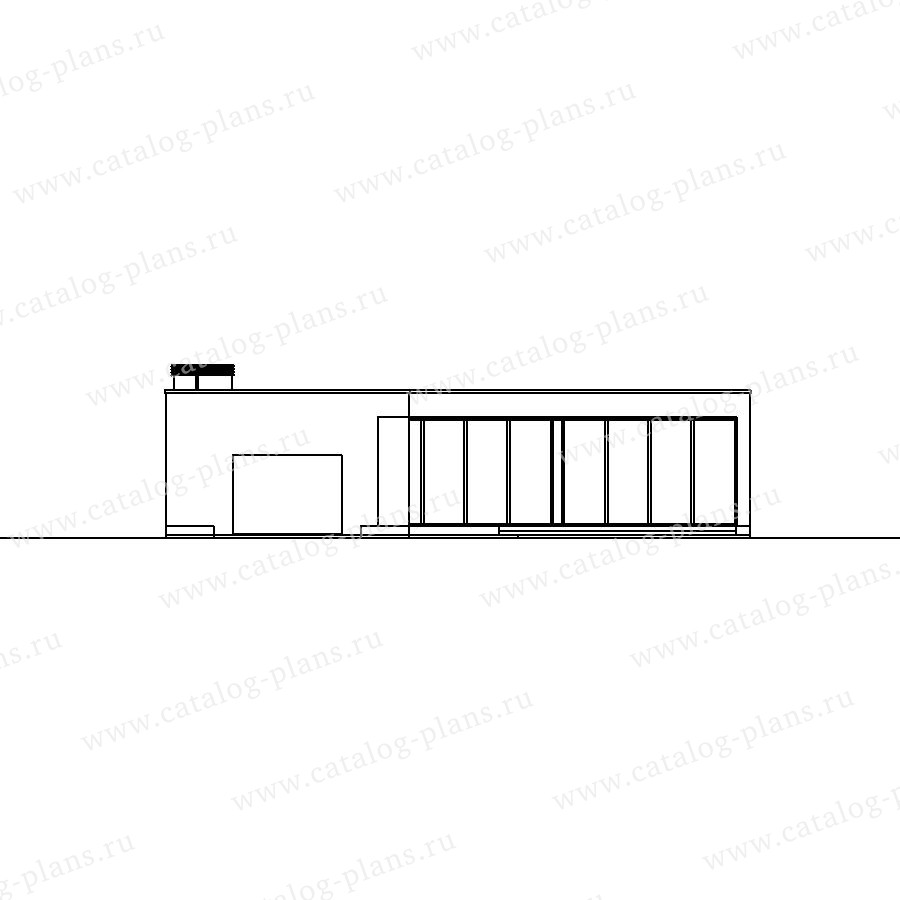

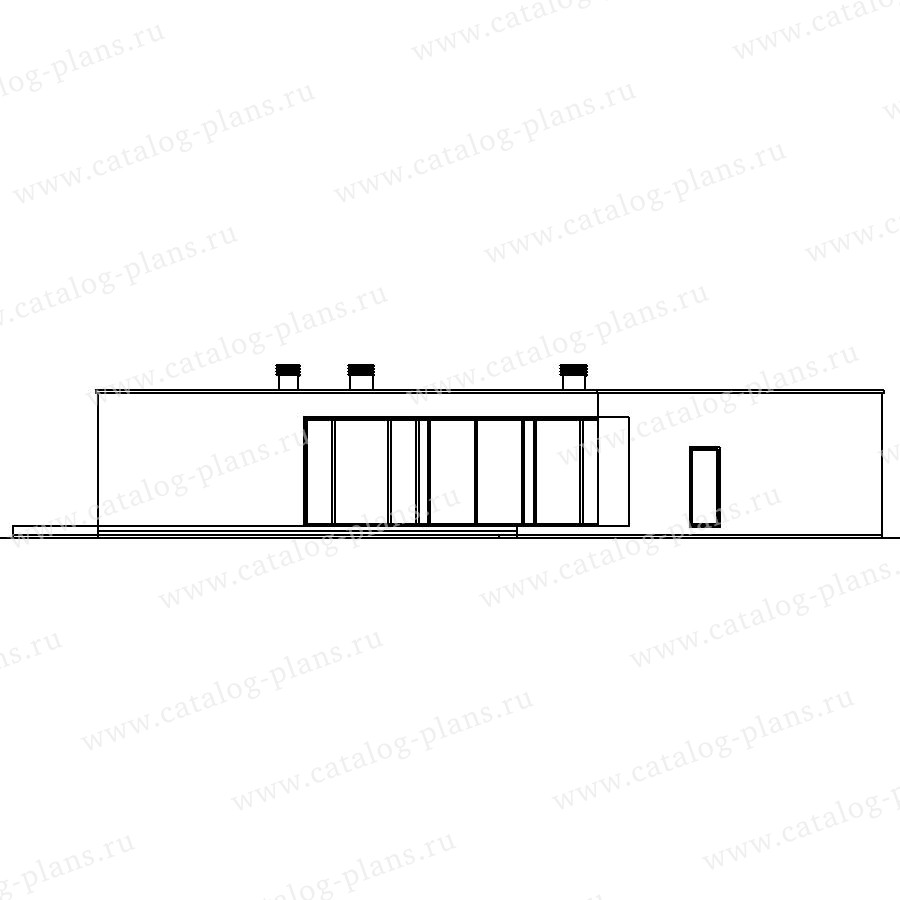

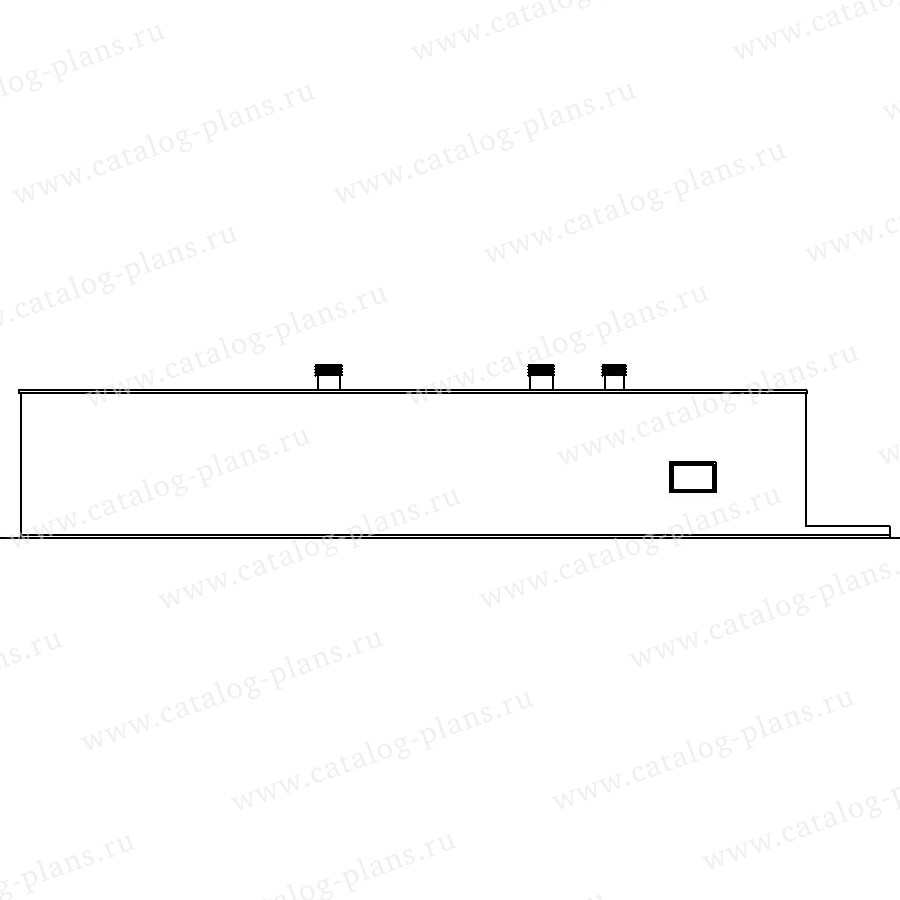

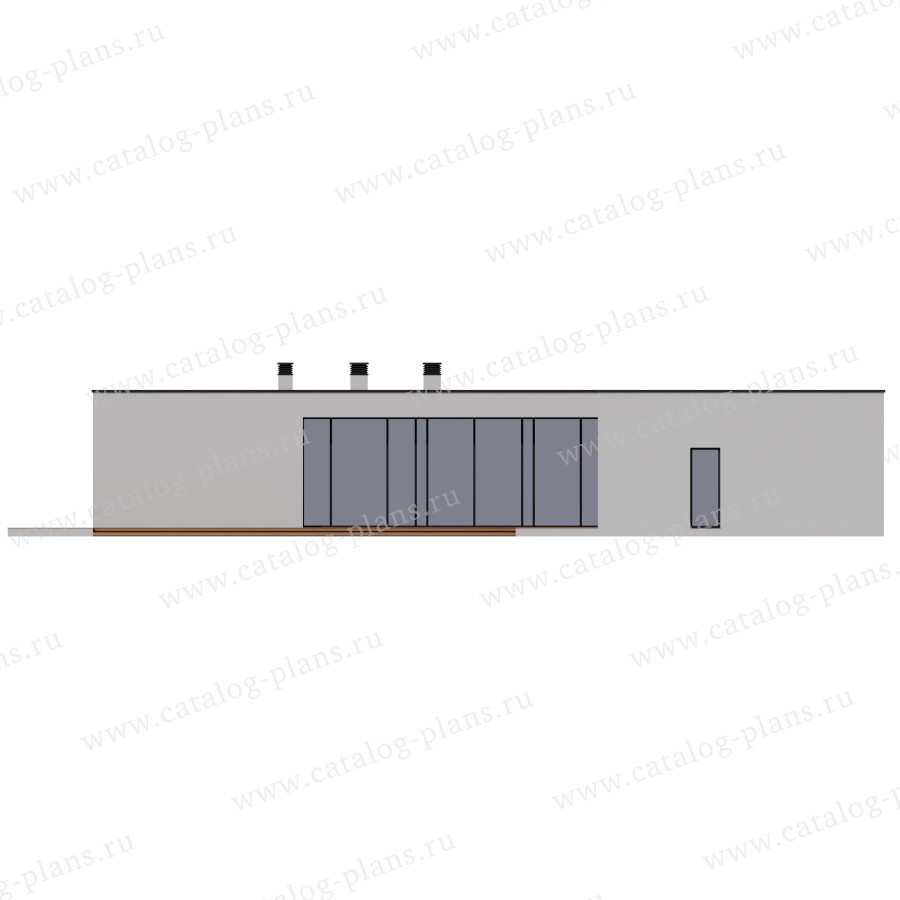

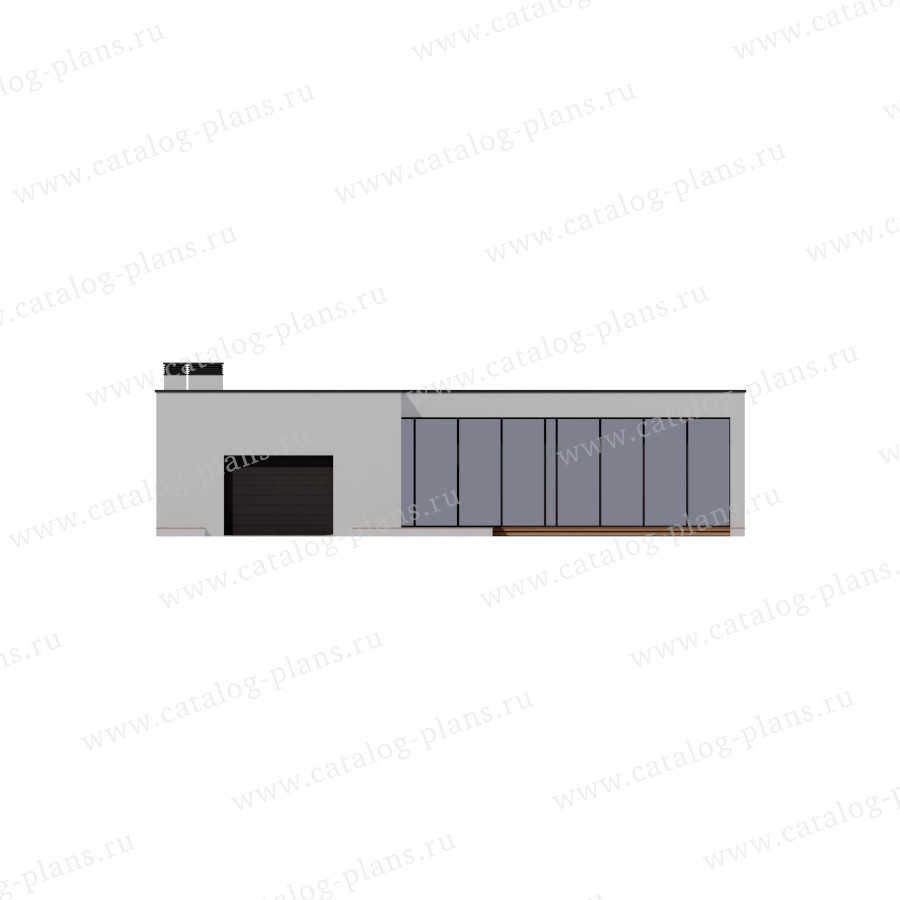

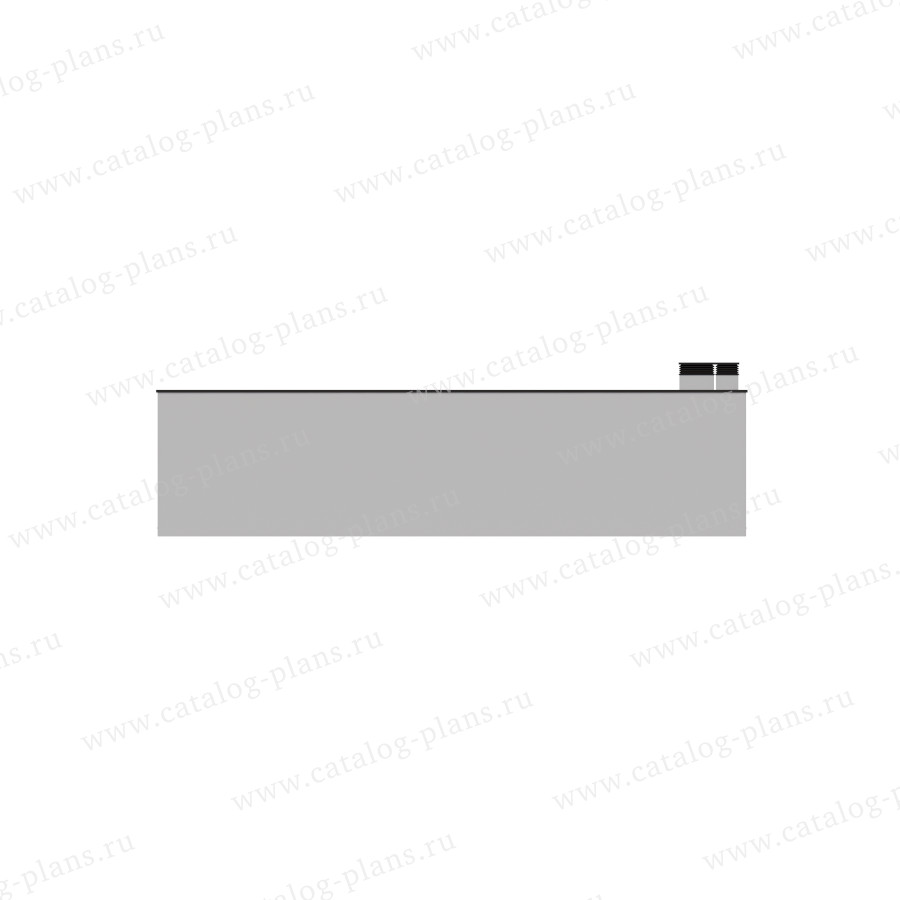

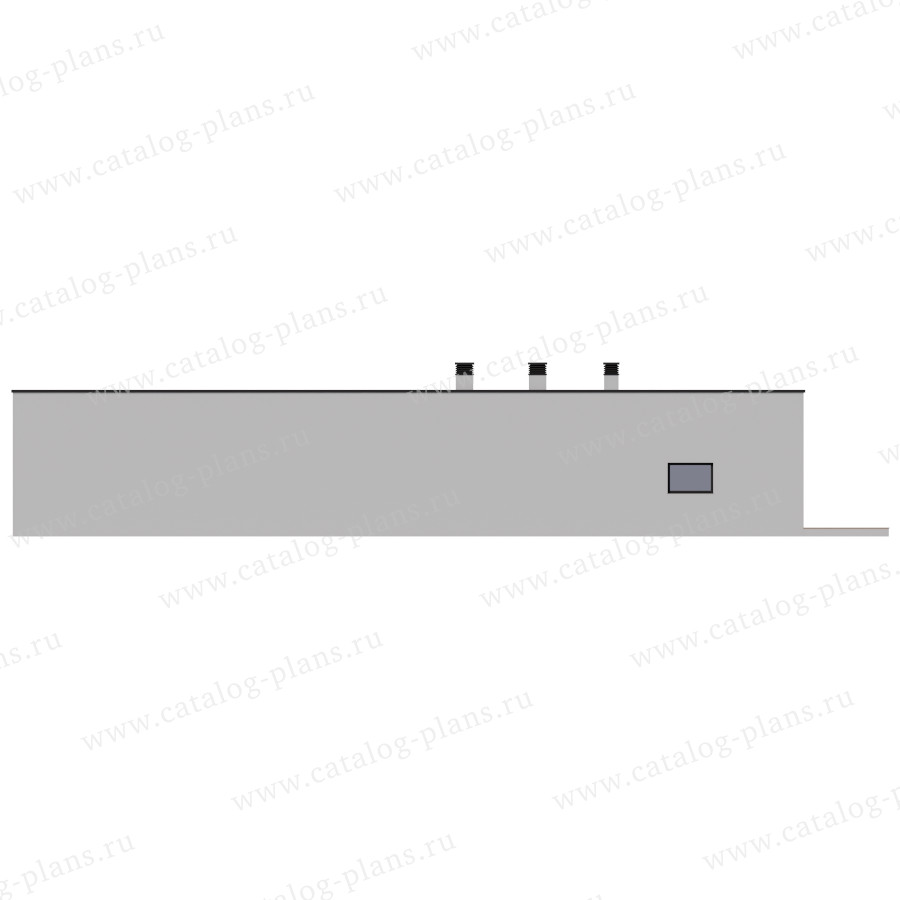

Фасады проекта

Комплект фасадов и проекций дома для оценки архитектуры со всех сторон.

Тип строения жилой дом

Архитектурный стиль хай-тек

Количество этажей Да

Общая площадь 244.31 м²

Габариты 19.35x26 м

Террасы, балконы 85.44 м²

Гараж 1 автомобиль

Высота здания 4.5 м

Фундамент монолитная ж/б плита

Материал стен газобетонные блоки 375

Наружные стены газобетонные блоки 375

Кровля плоская

Бассейн Нет

Перекрытия монолитные ж/б

Наружная отделка штукатурка

Терраса Да

Панорамные окна есть

Форма здания г-образная

Балкон Да

Возможность внесения изменений Да

Комнаты на первом этаже 2

С/У на первом этаже Да

Высота первого этажа 3,8;4, м

Площадь застройки 412 м²

Панорамное остекление Да

Состав проекта

Что входит в проект дома

Проект дома — это документация, в которой указаны все параметры здания. Документация поможет представить, как будет выглядеть здание снаружи и изнутри, сколько и каких материалов понадобится для возведения. Иногда в состав проекта входят дополнительные разделы: инженерные системы, пожарная или охранная сигнализация. Документация нужна в процессе строительства и при приемке для контроля качества и соответствия нормам.

Из чего состоит проект

Типовой проект — это комплект чертежей, необходимых для строительства. Обязательная база состоит из архитектурного и конструктивного разделов.

АР

Архитектурный раздел

Общая информация, архитектурные решения, поэтажные планы, фасады, основные разрезы, план крыши, ведомости дверных и оконных проемов.

КР

Конструктивный раздел

Чертежи фундамента и несущих конструкций, устройство полов, стропильная система, спецификации строительных материалов и их количество.

ИС

Инженерные системы

Дополнительные чертежи отопления, водоснабжения и канализации. Раздел можно добавить к комплекту проектной документации.

Эскизный проект содержит только общие данные, изображения фасадов и планировки. Полный комплект предпочтительнее: даже в простых домах есть конструктивные нюансы, которые должны быть отражены в документации.

Подробный состав

Дом из газобетона

Проектная документация предоставляется на бумажном носителе формата А3 в одном экземпляре и заверяется синей печатью. В состав проекта входят два основных раздела: АР (архитектурные решения) и КР (конструктивные решения).
