Поэтажные планы проекта

Планировочные решения и рабочие изображения этажей в составе этого проекта.

Похожие планы

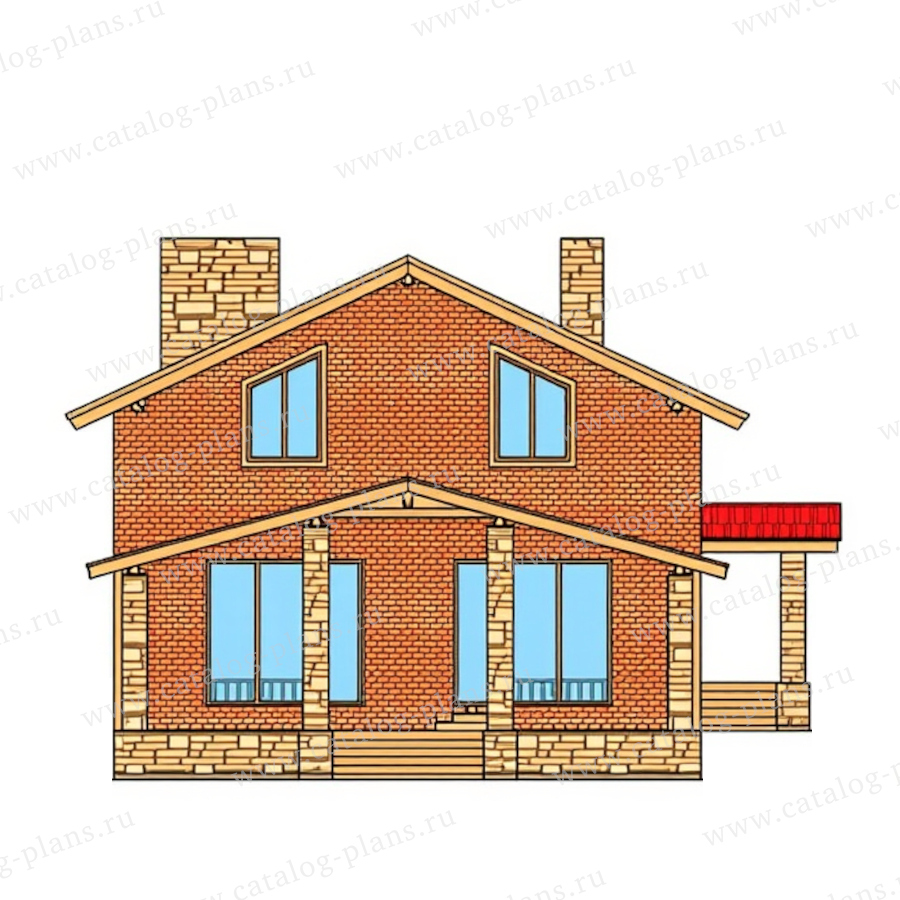

Фасады проекта

Комплект фасадов и проекций дома для оценки архитектуры со всех сторон.

Тип строения жилой дом

Архитектурный стиль европейский

Количество этажей 2

Общая площадь 132.44 м²

Габариты 9.66x10.16 м

Террасы, балконы 25.12 м²

Высота здания 7.76 м

Фундамент свайно-ростверковый ж/б

Материал стен газобетонные блоки 375

Наружные стены газобетонные блоки 375

Кровля мансардная

Бассейн Нет

Перекрытия монолитные ж/б

Наружная отделка лицевой кирпич, камень

Терраса Да

Лестница монолитная ж/б

Панорамные окна есть

Форма здания прямоугольная

Балкон Да

Возможность внесения изменений Да

Комнаты на первом этаже Да

Комнаты на втором этаже 4

С/У на первом этаже Да

С/У на втором этаже Да

Высота первого этажа 2.8 м

Высота второго этажа 1,75-3 м

Мансардные окна Да

Мансардный этаж Да

Категория жилой дом

Панорамное остекление Да

Состав проекта

Что входит в проект дома

Проект дома — это документация, в которой указаны все параметры здания. Документация поможет представить, как будет выглядеть здание снаружи и изнутри, сколько и каких материалов понадобится для возведения. Иногда в состав проекта входят дополнительные разделы: инженерные системы, пожарная или охранная сигнализация. Документация нужна в процессе строительства и при приемке для контроля качества и соответствия нормам.

Из чего состоит проект

Типовой проект — это комплект чертежей, необходимых для строительства. Обязательная база состоит из архитектурного и конструктивного разделов.

АР

Архитектурный раздел

Общая информация, архитектурные решения, поэтажные планы, фасады, основные разрезы, план крыши, ведомости дверных и оконных проемов.

КР

Конструктивный раздел

Чертежи фундамента и несущих конструкций, устройство полов, стропильная система, спецификации строительных материалов и их количество.

ИС

Инженерные системы

Дополнительные чертежи отопления, водоснабжения и канализации. Раздел можно добавить к комплекту проектной документации.

Эскизный проект содержит только общие данные, изображения фасадов и планировки. Полный комплект предпочтительнее: даже в простых домах есть конструктивные нюансы, которые должны быть отражены в документации.

Подробный состав

Дом из газобетона

Проектная документация предоставляется на бумажном носителе формата А3 в одном экземпляре и заверяется синей печатью. В состав проекта входят два основных раздела: АР (архитектурные решения) и КР (конструктивные решения).

Подробнее о составе документации
